Vandret delt hus pumpe

Model: ZA/ZE-serien
Struktur: Enkelt-enkelt-sugende vandret pumpe med delt hus
Flowhastighed: Mindre end eller lig med 2600 m3/h
Hoved: Mindre end eller lig med 300 m
Designstandard: API610
Arbejdstryk: 2,5 MPa(ZA); 5,0 MPa(ZE)
Arbejdstemperatur: Mindre end eller lig med 175 grader (ZA); Mindre end eller lig med 450 grader (ZE)
Motoreffekt: 1,1~160 kW
Udgangskaliber: DN25~DN450
Hastighed: 960 rpm; 1450 rpm; 2900 rpm;
Løbehjul Type: Lukket Løbehjul; Halv-åben pumpehjul; Åbn pumpehjulet
Varmejakke: Valgfri

Send forespørgsel

Produktbeskrivelse

ZA- og ZE-seriens vandrette opdelte-huspumper er designet i overensstemmelse med API 610-standarderne, hvilket giver sikker, pålidelig og stabil drift. De håndterer rene eller partikelformige-ladede, neutrale eller ætsende medier med høj-temperatur og bruges i vid udstrækning inden for petrokemikalier, papirfremstilling, kulforarbejdning, fødevarer, lægemidler og miljøbeskyttelse.

ZA Series Horizontal Split Case Pump

Modelbeskrivelse

Model Description of ZA Series Horizontal Split Case Pump

Produktdetaljer

Model	ZA/ZE-serien
Struktur	Enkelt-entrins enkelt-sugende vandret pumpe med delt hus
Flowhastighed	Mindre end eller lig med 2600 m3/h
Hoved	Mindre end eller lig med 300 m
Design Standard	API610
Arbejdstryk	2,5 MPa(ZA); 5,0 MPa(ZE)
Arbejdstemperatur	Mindre end eller lig med 175 grader (ZA); Mindre end eller lig med 450 grader (ZE)
Motorkraft	1,1~160 kW
Outlet kaliber	DN25~DN450
Hastighed	960 rpm; 1450 rpm; 2900 rpm;
Impeller type	Lukket pumpehjul; halvt -åbent pumpehjul; åbent pumpehjul
Varme jakke	Valgfri
Materiale	Carbon stål; SS304, SS316, duplex stål, titanlegering, højlegering osv.
Anvendelse	Petrokemisk, kulkemikalie, belægning af autodele, vegetabilsk olie, batteriindustri, tekstil, metallurgi, fødevarer, farmaceutiske produkter, sukker, afsaltning af vandforsyning, saltindustri, miljøbeskyttelse mv.

Designfunktioner

Fremragende anti-kavitationsydelse – Lav NPSHr reducerer risikoen for kavitation og hjælper med at spare på systeminvesteringen.

Bredt ydeevneområde – Tætse intervaller i flow og løftehøjde gør valg af type bekvemt.

Høj standardisering – Løbehjul og lejetilbehør til ZA- og ZE-pumper er udskiftelige.

Fleksibel lejekøling – Tre kølemuligheder er tilgængelige: luftkøling, ventilatorkøling og vandkøling, velegnet til forskellige driftsforhold.

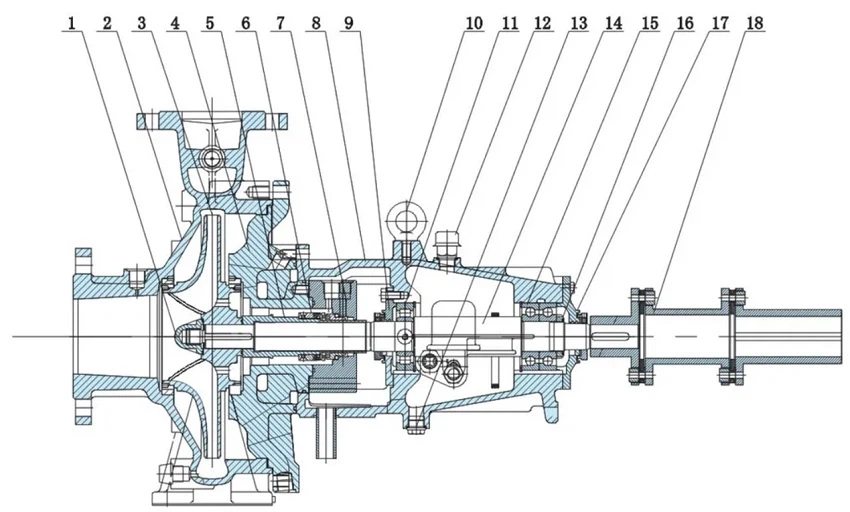

Strukturdiagram

Structure Diagram of Chemical Transfer Pump

1. Løbehjulsmøtrik	4. Pumpedæksel	7. Tæt låget	10. Ophængsløkke	13. Olieaftapningsbolt	16. Låsemøtrik
2. Pumpehus	5. Akselbøsning	8. Lejekasse	11. Forreste leje	14. Aksel	17. Ægte aksellejedæksel
3. Løbehjul	6. Maskintætning	9. Foraksellejedæksel	12. Luftkammer	15. Efter leje	18. Kobling

Download
